1.引言
2011年，美國Drexel大學的Yury Gogotsi教授和Michel Barsoum教授[1]利用氫氟酸化學剝離三元層狀碳化物Ti3AlC2，成功制備出一種新型的二維碳化物晶體Ti3C2Tx（T代表-F和-OH等官能團）（圖1）。

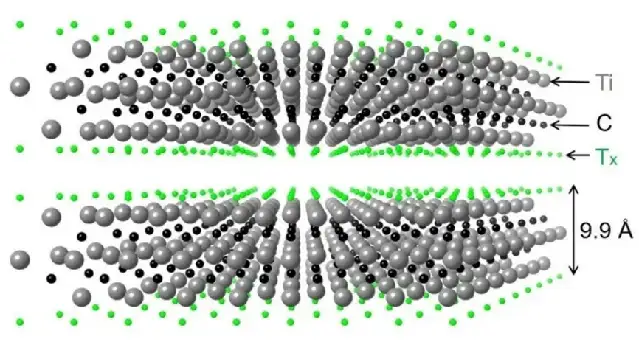

圖1 第一種Mxene材料的原子結構示意圖
Ti3AlC2是一種典型的MAX相。MAX相是一類三元層狀化合物的統稱，這類化合物具有統一的化學式Mn+1AXn，其中，M是早期過渡金屬，A是Ⅲ、Ⅳ主族元素，X是C或者N，n = 1、2、3等。MAX相的結構特點是M原子和A原子層交替排列，形成近密堆積六方層狀結構，X原子填充于八面體空隙，其中M-A鍵具有金屬鍵的特性，相對于M-X鍵作用力較弱。
因此，在氫氟酸溶液中，MAX相的A原子層易于被刻蝕，剩下M與X原子層形成二維Mn+1Xn原子晶體，為了強調它們是由MAX相剝離而來，并具有與石墨烯（Graphene）類似的二維結構，將它們統一命名為MXene。根據各種過渡金屬（如Ti，Mo，V，Cr及其與C和N合金）的組合，材料科學家已經確定或預測了成百上千種不同MXenes的穩定相。
實驗和理論研究表明這類材料具有優異的機械、電學、光學和電化學性質，展示出卓越的能源轉換和電化學存儲潛力，在鋰/鈉離子電池、超級電容器、光電催化劑、太陽能利用、生物醫藥和傳感器等領域均具有巨大的應用潛力。
隨著MXenes材料越來越火熱，頻頻登上Science、Nature、JACS、AM等頂級期刊，MXenes材料的應用也隨著MXenes家族的增長而逐年增加，涉及到MXenes材料的期刊出版物數量也迅速增加，這說明近些年來對MXenes的研究正如火如荼地進行著（圖2）。

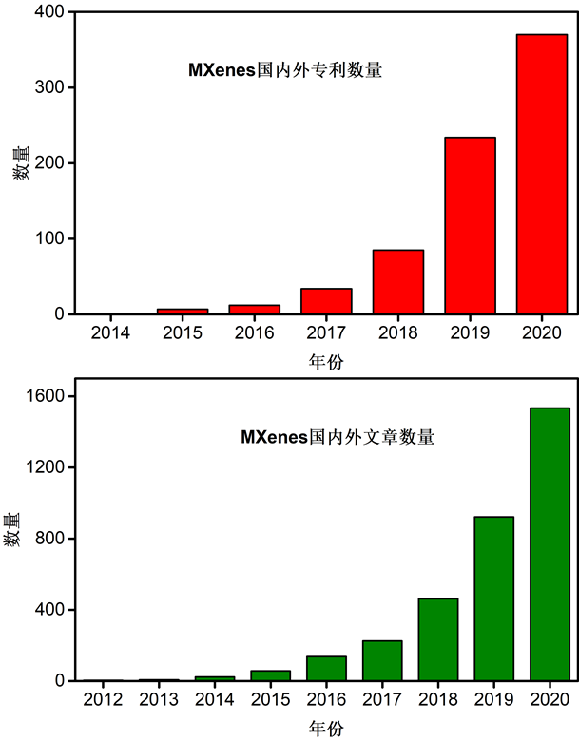

圖2 從“Web of Science”網站統計與MXenes相關的文章及國內外專利數量
眾所周知，在過去的幾年中，石墨烯已一直是二維材料研究領域中最富前景的材料。然而，石墨烯的實際應用受到其簡單化學成分的限制，因?yàn)樗鼉H包含碳網絡。此外，由于石墨烯上不同表面基團的缺乏及其昂貴的成本，使其發展收到了阻礙。MXenes作為一類新穎的二維材料，具有近金屬的電導率（報道高達9880 S/cm），同時結合了優異的親水性，這克服了石墨烯一被氧化或表面改性就嚴重喪失導電能力的缺陷，因此MXenes受到了各國研究者熱烈“追捧”，正逐漸成為21世紀最受矚目的二維材料。
2.Mxenes材料的制備方法
隨著MXenes家族的壯大，對MXenes材料的研究也日益增多。圖3羅列了發現MXenes材料的進展的簡要時間表。可以看到近幾年MXenes材料的發展速度越來越迅速，并且可以從圖中看到制備MXenes材料的工藝流程也越來越豐富，逐漸從使用高毒性和高腐蝕性的HF溶液發展到通過熔融鹽、高溫堿溶液和電化學方法剝離等更豐富更綠色健康的方法和工藝[2]。

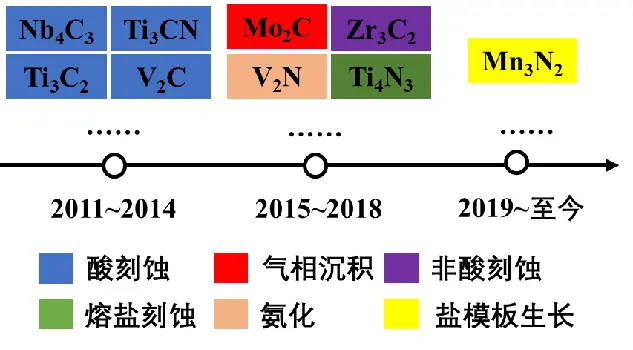

圖3 Mxenes材料的制備方法歷程
含氟溶液刻蝕：目前，含 F-離子的溶液是制備MXenes的最常用的蝕刻劑，而含氟離子的刻蝕劑主要可分為兩類：含氟離子的酸性溶液（如HF溶液、LiF和HCl的混合物或NH4HF2溶液）和含氟離子的鹽類溶液（NH3F、KF、LiF或NaF）。首先，將 MAX 相浸泡在F-離子的溶液中使其破壞掉M-A鍵，然后將MXene從混合溶液中分離。在此過程中，需要一定的腐蝕時間并且需要充分?jǐn)嚢?。最初，Naguib等人就是通過將Ti3AlC2粉末浸入到濃氫氟酸溶液里合成了第一個碳基MXene。同時，考慮到HF溶液對人體和環境的危害性，此后，科學家們又陸續開發出使用更安全的LiF和HCl的混合物或NH4HF2溶液作為刻蝕劑，均成功制備出了不同的MXenes材料。
堿溶液化學刻蝕：通過含氟離子的溶液是最有效化學刻蝕 MAX 前驅體制備MXenes材料的刻蝕劑。此方法雖然有效，但有以下缺點：對人體和環境危害較大；并且惰性的氟官能團會降低材料性能（例如，電容等）；此外，HF溶液不僅腐蝕了Al層，而且會腐蝕MXene結構中的過渡金屬元素；更重要的是，某些蝕刻副產物在溫和條件下不溶于任何溶劑，很難從制備的MXene中除去。因此，迫切需要一種新的無氟方法來去除“A”層原子。經過研究發現，當使用含氟離子的溶液時，其中氟離子會攻擊并除去堿性或者兩性元素而不是酸性元素。因此，含氟離子的溶液可以刻蝕大多數“A”原子為Al和Ga的MAX相來合成MXenes材料。而由于堿與兩性元素Al的強結合能力，從理論上講使用堿性溶液刻蝕“A”層元素為Al元素的MAX也是可行的。
電化學刻蝕：科學家們證明了可以在HCl的水溶液中通過電化學法從Ti2AlC中制備出相應的MXenes（Ti2CTx）相。與使用HF或Li F和HCl的混合溶液的化學刻蝕方法相比，這種電化學刻蝕方法在刻蝕過程中不包含任何氟離子，并且制備的MXenes表面將僅含有-Cl、-O和-OH基團。進一步研究發現，Ti2AlC將被電化學蝕刻成三層結構。從外到內，此結構由碳化物衍生的碳、MXenes和未蝕刻的MAX組成。并且可以通過超聲法將MXenes從這個三層結構中進一步分離開，從而得到單純的MXene。這個結果成功地證明使用電化學刻蝕無需使用氟離子就能選擇性的從MAX相中去除A層，形成不帶-F基的MXenes材料，因此該法亦具有潛在的應用前景。
熔融鹽刻蝕：晚期過渡金屬鹵化物（例如ZnCl2）在其熔融狀態下是路易斯酸，這些熔融鹽可以產生強電子接受性配體，而這些配體又可以與MAX中的A元素發生熱力學反應。同時，周圍的Zn原子或離子可以擴散到二維原子平面上并與不飽和的Mn+1Xn納米片鍵合以形成相應的MAX相。此后，過量的ZnCl2又可以刻蝕新形成的MAX生成MXene。利用該方法已經成功合成了多種新穎的MAX相（比如：Ti3ZnC2、Ti2ZnC、Ti2ZnN和V2ZnC等）和相應的MXenes。
雖然目前制備二維MXenes材料的方法能大量生產，但是在刻蝕過程中產生的大量官能團嚴重影響了MXenes材料的性能，如無官能團的MXenes表現為金屬性質，而帶有官能團的MXenes則是半導體。因此，如何制備純凈的MXenes材料是今后的重要研究方向。此外，不同方法制備的MXenes材料，結構和形貌有所差異，應根據需要合理地選用合適的方法。
3.應用分析
MXenes材料獨特的理化性質使其近年來在能源存儲與轉換、傳感器、生物醫藥和多功能聚合物復合材料等多個領域受到學術界的廣泛關注。圖4顯示了MXenes常見的應用，為了對其進行進一步的闡釋說明，筆者對其中部分“火熱”的應用領域進行了詳細的歸納總結。

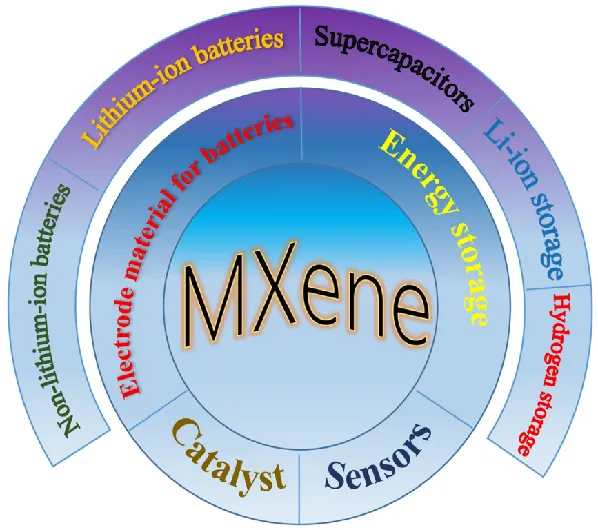

圖4 Mxenes材料的常見應用領域
3.1 儲能
可充電二次電池在替代性儲能方面具有明顯的競爭優勢，顯示出很高的理論容量和能量密度。使用富含地球的低成本鈉離子或鉀離子形成Na離子電池（SIB）或K離子電池（PIB）有望取代現有的鋰離子電池（LIB）。然而，由于電化學反應過程中的動力學緩慢，其電池性能仍然不能令人滿意，這是由于Na+和K+的較大離子半徑以及與它們的插入和提取相關的嚴重的體積膨脹所致。因此，迫切需要探索高性能的電極材料，以促進更大的堿金屬離子的移動和存儲，改善電池性能，并達到商業化所需的標準。
吉林大學韓煒等人[3]通過原位生物吸附策略，將MXene@N摻雜的碳納米纖維結構設計為高性能鈉離子和鉀離子電池的陽極。將Ti3C2Tx納米片組裝到黑曲霉上生成真菌納米帶，并轉換為2D/1D異質結構。這種微生物來源的二維MXene-1D氮摻雜碳質納米纖維結構具有完全開放的孔隙和傳輸通道，具有高可逆容量和長期穩定性，可存儲Na+(349.2 mAh g-1在0.1A g-1循環1000次)和K+(201.5 mAh g-1在1.0 A g-1循環1000次)（圖5）。離子擴散動力學分析和密度泛函理論計算表明，這種多孔雜化結構促進了Na和K離子的傳導和輸運，充分利用了二維材料固有的優勢。因此，本研究拓展了MXene材料的潛力，并為解決二維材料在儲能領域應用的挑戰提供了一個很好的策略。
圖5 MXene電極材料的合成及電化學性能
3.2 催化
光催化水裂解有望實現大規模和可持續的太陽能產氫。最早使用的半導體材料產氫活性不高，近年來發展的Pt系共催化劑有效提高了光催化劑的產氫活性和穩定性，但是成本較高。因此，開發高活性、儲量豐富、低成本的共催化劑來實現清潔可持續的產氫是一項光榮且急迫的任務。
目前為止，高活性、儲量豐富、低成本的共催化劑至少還存在以下幾個問題：1）共催化劑表面和光催化劑表面難以建立強相關作用，不利于界面電荷傳遞和長期穩定性。2）共催化劑導電性較差或者π共軛體系破壞，導致內部電子穿梭效率不高。3）吉布斯自由能不利于析氫。4）親水功能性不足，導致與水分子接觸不夠。5）穩定性不夠，有時需要在非水環境中。MXenes作為一類全新的二維材料，在解決上述問題中表現出極大的潛力：1）MXenes表面含有大量-OH和-O，可與多種半導體表面建立強相關作用。2）良好的導電性有助于電荷-載流子高效傳遞。3）終端暴露的金屬位點使得MXene可能比碳材料具有更強的氧化還原活性。4）良好的親水性確保和水分子的充分接觸。5）可以在水中穩定存在。

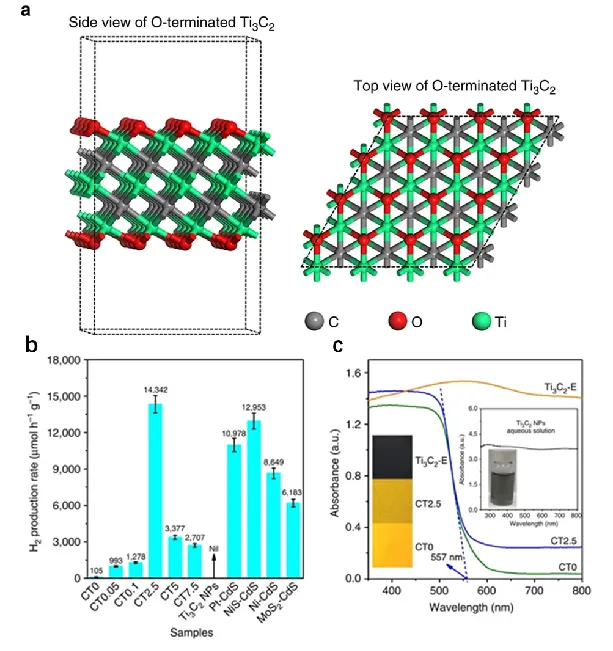

圖6 （a）結構模型；（b）產氫活性對比；（c）紫外可見漫反射光譜
如上圖6所示，喬世璋課題組[4]通過DFT理論計算指導合成了一種具有高效共催化性能的MXene材料：Ti3C2納米顆粒。研究人員通過水熱法將Ti3C2納米顆粒集成到吸光材料CdS表面，實現了活性高達14342 μmol h-1 g-1的可見光催化產氫，且在420 nm處表觀量子效率為40.1%（圖6 b）。該研究成果首次將MXene作為共催化劑引入到光解水產氫體系中，證明了MXene在取代Pt，構建低成本、高性能光電極或者光催化劑方面展現出來的巨大潛力。
3.3 光學器件
具有自發光顯示特性的顯示器具有廣泛的應用前景，例如蘋果手機使用的OLED（有機發光二極管）顯示屏和LG電視使用的QLED（量子點發光二極管）顯示屏目前已經開始商用。與傳統的LCD顯示方式不同，此類顯示技術無需背光燈，采用非常薄的有機，量子點或者聚合物材料涂層和玻璃基板。當有電流通過時，這些材料可自發光，因而此種材料可以做到更輕更薄，更大的可視角度，并可顯著地節省耗電量。
MXene作為一種具有高導電性和光學透明性的二維過渡金屬碳化物和氮化物材料，其外形類似片片相疊的薯片。目前該類材料已經在多個領域，如能源，催化，醫藥等相繼應用，并引發了全世界的關注。然而此種材料是否可應用于發光二極管領域仍未有相關探索。
韓國延世大學的Cheolmin Park教授[5]利用MXene材料作為聚合物發光二極管（PLED）。作為一種可溶液處理的、大面積、靈活且透明的基于MXene材料的PLED，其表現出前所未有的高性能。如圖7所示，在最優的交流條件下，該P(yáng)LED的開關電壓，電流效率及亮度分別可達2.1 V，7 cd A-1和12547 cd m-2。MXene材料在PLED上的優異性能，優于目前已經報道的碳納米管、還原氧化石墨烯和Ag納米線等，使其非常有望成為下一代柔性且透明的顯示屏材料。

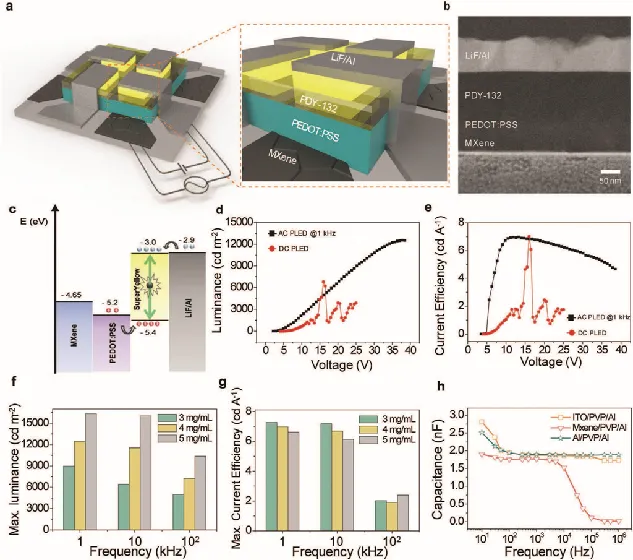

圖7 （a）MXene PLED的示意圖；（b）橫截面TEM圖像；（c）能級示意圖；（d）L-V特性；（e）電流效率；
（f-g）最大亮度和電流效率與頻率的關系；（h）不同電極的電容
3.4 生物醫藥
截止目前，COVID-19大流行依然是一場重大的全球性危機。盡管呼吸系統癥狀是這種疾病的一個關鍵特征，但許多因COVID-19住院的人也遭受急性腎損傷，這種情況會加劇患者的死亡率，可能必須通過連續腎臟替代方法進行治療。在疾病大流行期間，對醫院容量的關注主要集中在呼吸機是否數量充足上。然而，在這場流行病中，醫院的透析治療用品，包括透析液，嚴重不足。因此，迫切需要開發能夠有效和快速再生透析液、去除毒素和恢復電解質濃度的材料，以使這一重要資源保持充足提供。
美國德雷塞爾大學Yury Gogotsi教授團隊[6]將Ti3C2Tx，一種已知能有效吸附尿素的MXenes材料，用于從水溶液和透析液中去除肌酐和尿酸，最大吸附量分別為45.7和17.0 mg g-1。作者系統地分析和模擬了吸附動力學、等溫線和熱力學，從而確定了限速步驟和吸附機理，并設計了一個裝有Ti3C2Tx的固定床柱，以進一步評估連續流體流動條件下的吸附性能，反映連續腎臟替代治療方法的條件。該研究表明，Ti3C2Tx具有作為透析液再生的有效吸附劑的潛力，通過去除過濾的毒素加速透析液再生，實現更便攜的透析設備制造，體現出MXenes材料在醫藥領域的應用潛力（圖8）。

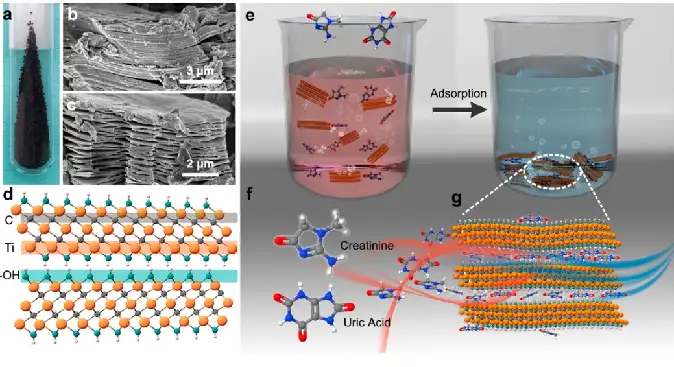

圖8 Ti3C2Tx、肌酐和尿酸的示意圖和它們之間的吸附過程
3.5 氣體傳感
預防是疾病治療的最優方式。在疾病惡化之前進行早期檢測，才有可能提供更多的治療機會，從而增加患者生存的可能性。早期預防的一個方向便是從呼吸、心率和皮膚對人體進行持續的生理監測。值得注意的是，在人的呼吸中已經檢測到大約200種化合物，其中一些氣體能反映出身體的健康狀況。因此，利用氣體檢測和配套的呼吸分析將是一個實用的醫療方法。
同時這些氣體傳感器應該配備一些其他功能，如便攜性、可穿戴性、柔韌性等。但是現有的傳統的氣體傳感器都是在固體襯底上制作的，因此不能做成可穿戴的電子設備。此外，現在商業化的金屬氧化物傳感器無法在室溫下工作。因此，在柔性襯底上開發具有良好室溫傳感性能的新材料是十分必要的，而二維材料在理論上被預測有很好的室溫氣體傳感性能。
奧本大學Dong-Joo Kim教授[7]第一次報道了基于Ti3C2Tx的氣體傳感器，并籍此測試了乙醇、甲醇、丙酮和氨氣。作者將合成的Ti3C2Tx納米薄片用易操作的溶液澆鑄法制備在柔性聚酰亞胺薄膜上，并對其表面化學性質進行了研究。如圖9所示，Ti3C2Tx傳感器在室溫下成功地檢測了乙醇、甲醇、丙酮、氨氣等氣體，表現出p型傳感行為。由于Ti3C2Tx傳感器具有較大的吸收能量，因此對氨氣有較高的傳感響應。根據傳感材料與傳感材料之間的相互作用產生的多數電荷載流子轉移，提出了該傳感器可能的傳感機理。這種新型的Ti3C2Tx氣體傳感器將是未來可穿戴電子設備的新一代通用傳感器，其性能可與其他2D材料傳感器相媲美，這也為MXenes材料在傳感器方面的應用提供了一個新的方向。

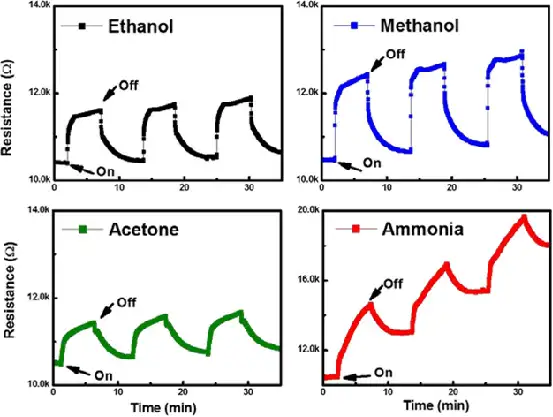

圖9 Ti3C2Tx室溫下氣體檢測結果
4.總結與展望
MXenes自發現以來，由于其所展現出的優異電學、光學、電化學及力學性能，因而被廣泛地應用于儲能、催化和傳感器等領域。經過近十年的廣泛研究，雖然MXenes材料在制備、結構和應用方面的研究取得了很大的進展，但是在研究過程中，仍然存在著很多問題。
例如，在制備方面：（1）對不同MXenes的結構、性質等的模擬和計算，雖能給MXenes材料的高效制備和實際應用提供指導作用，但是仍然需要大量實驗來驗證；（2）由于化學方法制備的MXenes表面會負載大量的官能團，因此，在探索更多的物理制備方法（如CVD法）方面仍然任重道遠；（3）目前制備的MXenes層片較厚，單層或少層MXenes產率很低，所以需要尋求更加高效的制備或者分離方法，來得到具有不同層數和性能的MXenes材料，仍然還有很長的路要走。
在應用方面，雖然MXenes材料在許多領域都極具前景，但是由于尺寸效應，易發生自聚和堆疊，因此，極大地影響了材料的性能。雖可以通過在二維納米材料片層之間插入無機金屬離子、有機分子、聚合物分子和CNTs等來降低納米片層的自聚，增加活性反應位和提高電解質離子在電極材料中的傳輸速率，但是隨著電極材料厚度的增加，離子的傳輸速率會呈指數級下降。
最后，MXenes作為集多種優異性能于一身的新型二維材料，在其發展和研究過程中，不僅需要開發更多高效制備方法，也需要發現更多其他的性能，同時不斷發掘更多的潛在應用領域。
